Turn de conducte de transmisie a energiei de 220 kV

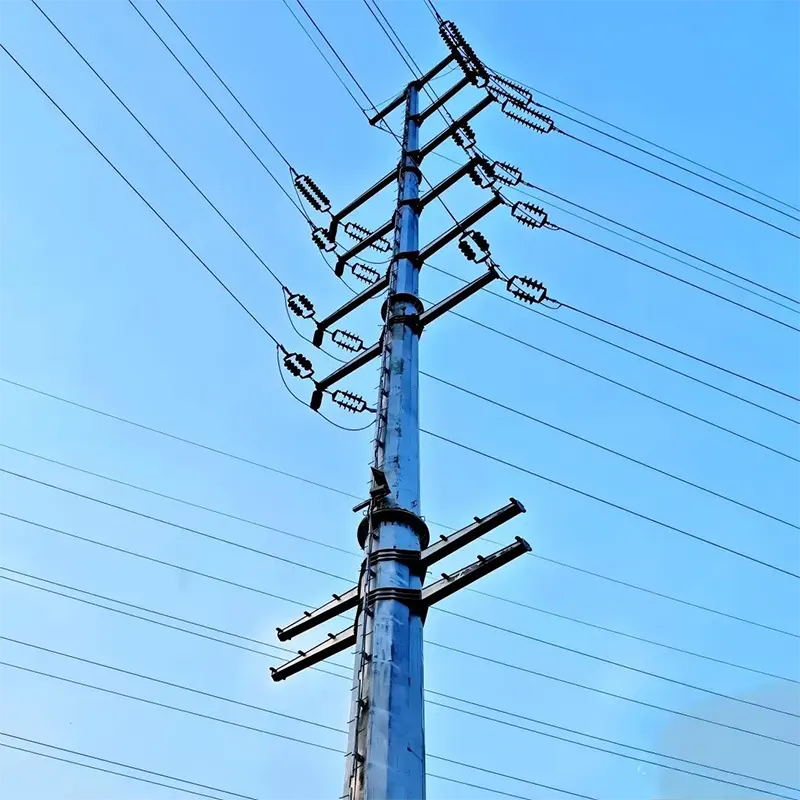

Turnul de țeavă de transmisie a puterii de 220 kV înlocuiește zăbrelele deschise ale elementelor unghiulare din oțel cu un arbore de oțel poligonal gol, conic - de obicei cu 12 laturi sau 16 laturi, format prin îndoirea plăcii de oțel într-un con și sudarea cusăturii longitudinale. Rezultatul este o structură care este dramatic mai subțire și vizual mai ușoară decât un turn cu zăbrele de aceeași capacitate.

De ce contează asta? Pentru că terenul este cea mai scumpă componentă a oricărei linii de transport. Turnul de conducte de transmisie a puterii de 220 kV are nevoie de o bază pătrată de 6–9 metri; un turn de conducte de aceeași tensiune are nevoie de o fundație abia mai mare decât axul în sine. Acolo unde dreptul de trecere este îngust, terenul este costisitor sau comunitățile se opun „stâlpilor de electricitate” în opinia lor - turnul de conducte este designul care menține proiectele în mișcare.

Structura și materialele turnului de conducte de transmisie

Arborele este fabricat din tablă de oțel laminată la cald (Q345 / Q355) îndoită într-un poligon conic și sudată cu sudare cu arc scufundat de-a lungul cusăturii. Secțiunile sunt îmbinate cu manșoane de îmbinare alunecare sau conexiuni cu flanșă, iar brațele transversale se înșurubează pe arbore în partea de sus.

Placă arbore: Q345 / Q355, 6–30 mm grosime în funcție de înălțime și sarcină

Conexiunea secțiunii: îmbinare interioară (manșon) sau inele de flanșă cu șuruburi

Brațe transversale: zăbrele sau tubulare, configurații cu circuit simplu sau dublu

Baza: placă de bază cu șuruburi pe șuruburi de ancorare sau arbore direct încorporat

Finisaj: galvanizat la cald conform ISO 1461, minim 85 µm

Înălțime: 25m – 60m standard; modele superioare disponibile la cerere

Un avantaj cheie al turnului de conducte este rigiditatea sa la torsiune. Un turn cu zăbrele rezistă răsucirii prin rețeaua de contravântuire; arborele poligonal închis rezistă în mod inerent la torsiune - motiv pentru care turnurile de țevi se ocupă atât de grațios de încărcarea dezechilibrată a conductorilor și de virajele grele în unghi.

Caracteristici și beneficii cheie

Amprenta terenului redus cu până la 70%

Un turn de conducte de transmisie a energiei de 220 kV are nevoie de aproximativ o treime din suprafața de fundație a unui turn cu zăbrele echivalent. Pe o linie de 50 km, această diferență poate salva mii de metri pătrați de teren compensat - adesea diferența dintre aprobarea proiectului și blocaj.

Profil prietenos cu vecinătatea

Arborele subțire se citește vizual ca un „stâlp” mai degrabă decât un „pilon”. Comunitățile și autoritățile de planificare acceptă mult mai ușor turnurile de conducte de-a lungul drumurilor, prin suburbii și în apropierea zonelor rezidențiale. Câteva dintre proiectele noastre urbane au fost aprobate tocmai pentru că specificațiile de linie cereau turnuri de conducte.

Rezistență la torsiune superioară

Secțiunea poligonală închisă conferă arborelui rezistență ridicată la sarcinile de răsucire. Acest lucru face ca turnurile de țevi să fie ideale pentru pozițiile unghiulare și terminale în care tensiunea neechilibrată a conductorului ar solicita o structură de zăbrele.

Montare mai rapidă, mai puțină muncă pe șantier

Mai puțini membri înseamnă o asamblare mai rapidă: un turn de conducte de transmisie a energiei cu dublu circuit de 220 kV poate fi ridicat de un echipaj mic cu o macara în 1-2 zile, față de 3-5 zile pentru un turn cu zăbrele. Mai puțină muncă pe șantier, mai puțină macara, mai puțină expunere la intemperii.

Design curat, cu întreținere redusă

Fără rețea de contravântuire înseamnă că nu există locuri pentru cuibărirea păsărilor, mai puține pericole de cățărare și întreținere viitoare mai ușoară. Suprafața arborelui galvanizat este netedă și auto-drenabilă, eliminând eficient apa și murdăria.

Specificațiile produsului

Aplicații tipice

În calitate de producător și furnizor de turnuri de țevi de transmisie a energiei de 220 kV, MTtower furnizează aceste turnuri în vrac la prețuri directe din fabrică pentru:

Linii de 220 kV prin terenuri agricole unde compensarea amprentei este un cost major

Coridoare urbane și suburbane cu drept de trecere restricționat

Trasee adiacente autostrăzilor și feroviare, unde estetica contează

Structuri de intrare și ieșire în stație (turnuri de conducte terminale)

Parc eolian și centrale fotovoltaice 220kV linii de colectare și export

Modernizarea coridoarelor existente de 110 kV la 220 kV fără lărgirea dreptului de trecere

FAQ

Î: Când are mai mult sens un turn cu țevi decât un turn cu zăbrele?

R: Când compensarea terenului este costisitoare, dreptul de trecere este îngust sau estetica contează - zonele urbane, terenurile agricole, autostrăzile și abordările substațiilor. Dacă terenul este ieftin și linia trece prin țara deschisă, un turn cu zăbrele este de obicei mai economic. Putem costa ambele opțiuni pentru ruta dvs.

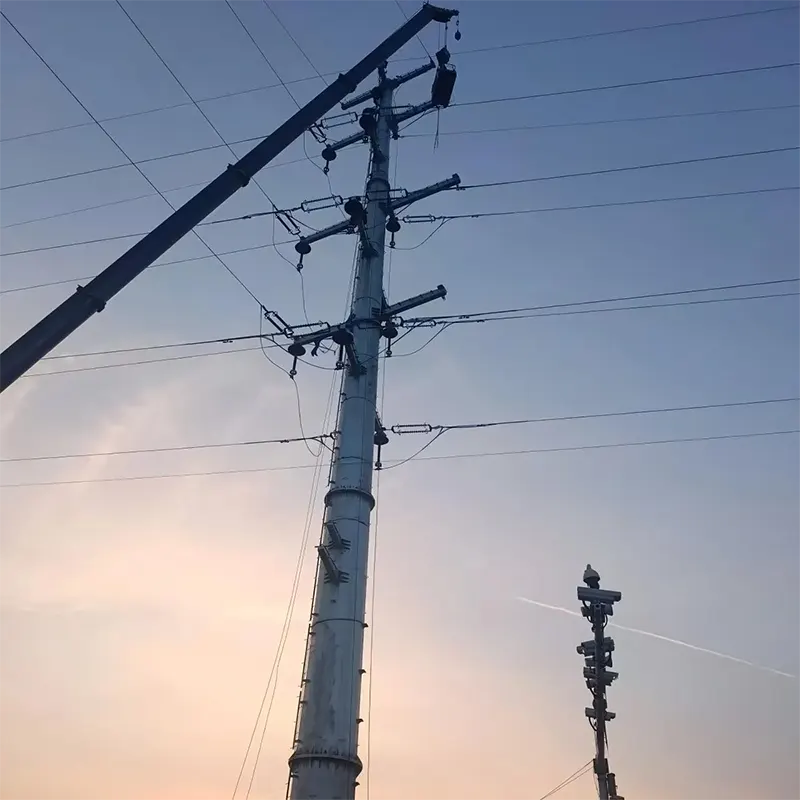

Î: Cum se ridică un turn de conducte de transmisie a energiei de 220 kV?

R: Secțiunile sunt ridicate cu macaraua și unite prin îmbinări glisante sau conexiuni cu flanșă, secțiunea inferioară mai întâi. Brațele transversale sunt pre-asamblate pe sol și ridicate ca o singură bucată. Un turn de conducte cu două circuite se ridică de obicei în 1-2 zile cu o macara de 30-60 de tone.

Î: Turnurile de conducte pot gestiona pozițiile unghiulare și terminale?

R: Da — rigiditatea lor la torsiune îi face deosebit de buni la pozițiile unghiulare și terminale. Multe proiecte folosesc turnuri de conducte pentru întreaga linie, inclusiv unghiuri; pentru unghiuri foarte grele, întărim grosimea peretelui arborelui.

Î: Care este grosimea stratului de zinc?

R: Standard 85 µm minim conform ISO 1461. Pentru medii de coastă sau industriale, vă recomandăm 110–120 µm — disponibil la cerere cu o creștere modestă a costurilor.

Î: Care este timpul de livrare și MOQ?

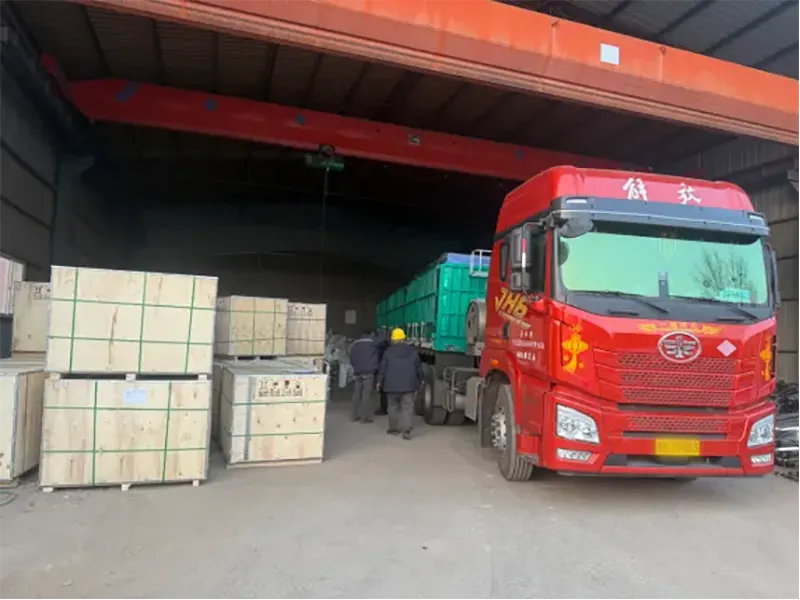

A: MOQ pentru turnuri de conducte personalizate: 1 set. Livrare pentru 30 de seturi: aproximativ 20 de zile lucrătoare de la depozit. Plată: 30% depozit T/T, sold înainte de expediere.
