Turn de linie de transmisie de înaltă tensiune de 400 kV

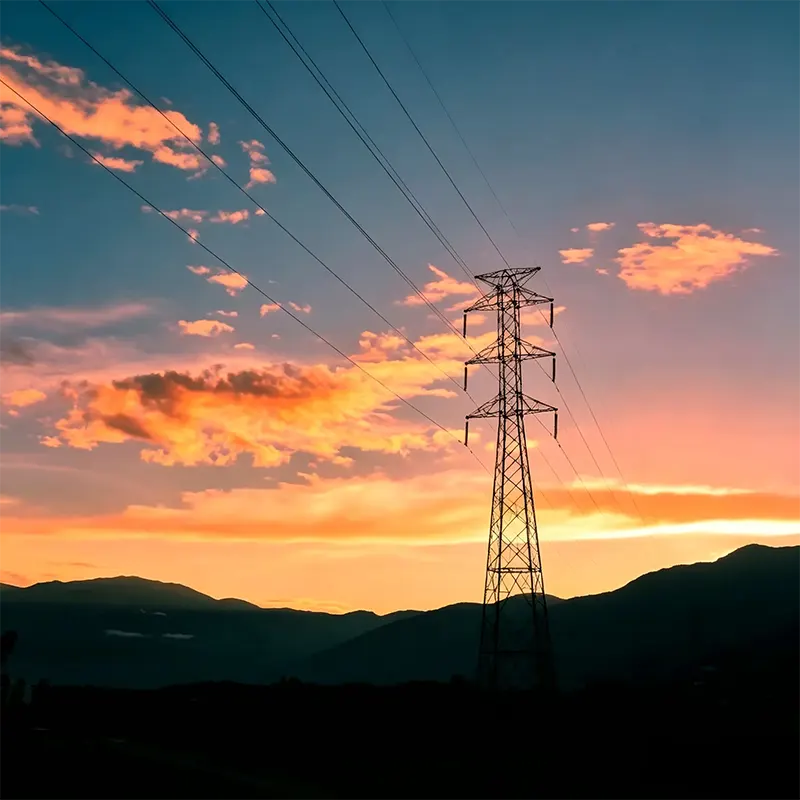

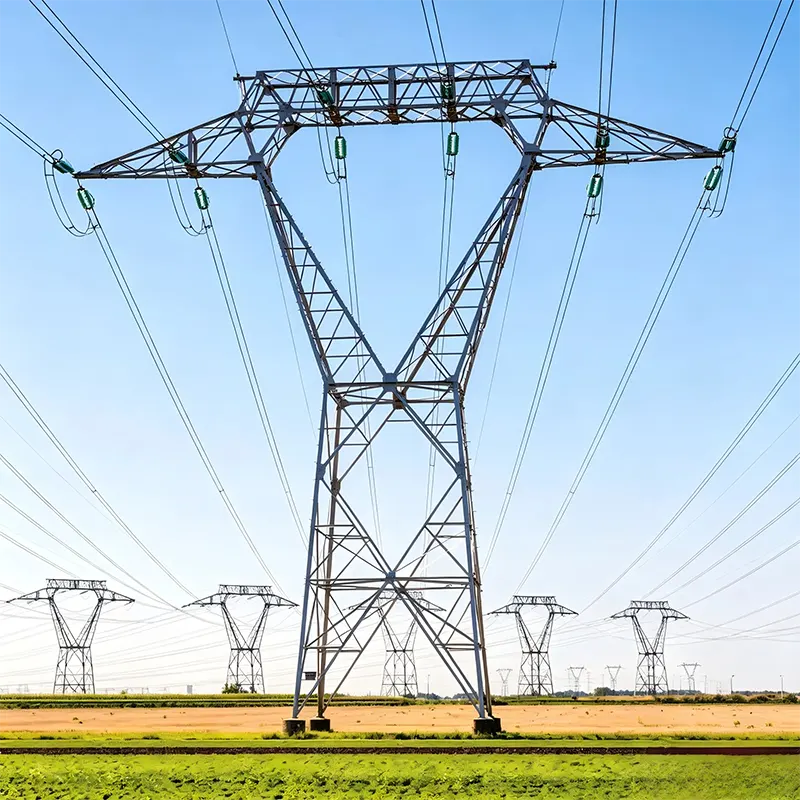

Turnul de linie de transmisie de înaltă tensiune de 400 kV este o structură de zăbrele din oțel care susține conductori de înaltă tensiune, fire de împământare și izolatori la înălțimi sigure deasupra solului. „400kV” se referă la tensiunea de linie pe care o transportă - printre cele mai înalte clase de tensiune utilizate pentru transferul de energie interstatală și internațională. La acest nivel de tensiune, fiecare turn dintr-o linie trebuie să susțină sute de tone de greutate a conductorului și să reziste la o tensiune enormă în timpul încărcării vântului și a gheții.

Specificațiile produsului

Caracteristici și beneficii cheie

Proiectat pentru încărcare extremă

Turnurile noastre de 400 kV sunt analizate structural cu software cu elemente finite în raport cu cele mai grave cazuri de încărcare combinată: vânt de 40 m/s pe conductori încărcați cu gheață, dezechilibrul tensiunii firelor rupte și căderea indusă de temperatură. Factori de siguranță conform IEC 60652 / GB 50545. Când calculul spune că turnul stă, acesta stă.

Oțel de înaltă rezistență, tonaj mai mic

Oțelul de înaltă rezistență Q420 din picioare poate reduce greutatea turnului cu 15-25% în comparație cu modelele convenționale Q235. Un tonaj mai mic înseamnă costuri de transport mai mici, fundații mai mici și o ridicare mai rapidă - economii care se adaugă pe o linie de 500 de turnuri.

Galvanizat la cald pentru service de peste 50 de ani

Fiecare componentă este galvanizată la cald conform ISO 1461 cu un strat de zinc de minim 85 µm. În medii atmosferice normale, așteptați-vă la 50+ ani înainte de prima întreținere. Pentru zonele corozive de coastă sau industriale, oferim acoperiri mai groase (până la 120 µm) sau sisteme de acoperire duplex.

Conexiuni interschimbabile, dovedite pe teren

Elementele picioarelor și contravântuirile sunt fabricate cu găuri de șablon de precizie, astfel încât turnuri identice din diferite loturi de producție se asambla interschimbabil. Echipajele de montaj raportează că turnurile noastre merg împreună ca o piesă de mobilier bine făcută - fără șlefuire, fără alezare, fără montare cu ciocanul la fața locului.

Pachetul complet de documentație

Fiecare turn de linie de transmisie de înaltă tensiune de 400 kV este livrat cu desene de fabricație certificate, certificate de testare a materialelor, rapoarte despre grosimea galvanizării și rezumate ale calculelor structurale. Consultanții și echipa dvs. de inspecție primesc tot ceea ce au nevoie pentru acceptarea șantierului.

Aplicații tipice

În calitate de producător și furnizor de turnuri de linii de transmisie de înaltă tensiune de 400 kV, MTtower fabrică turnuri pentru utilități, contractori EPC și dezvoltatori de energie regenerabilă - furnizate în vrac la preț direct din fabrică pentru:

Linii de transmisie interstatale și interregionale de 400 kV

Evacuarea energiei din marile centrale termice, hidrocentrale și nucleare

Coridoare de conectare la rețeaua fermelor eoliene și solare (linii colectoare de 400 kV)

Interconexiuni electrice transfrontaliere și linii de export

Înlocuirea și modernizarea coridoarelor vechi de 220 kV/330 kV la clasa 400 kV

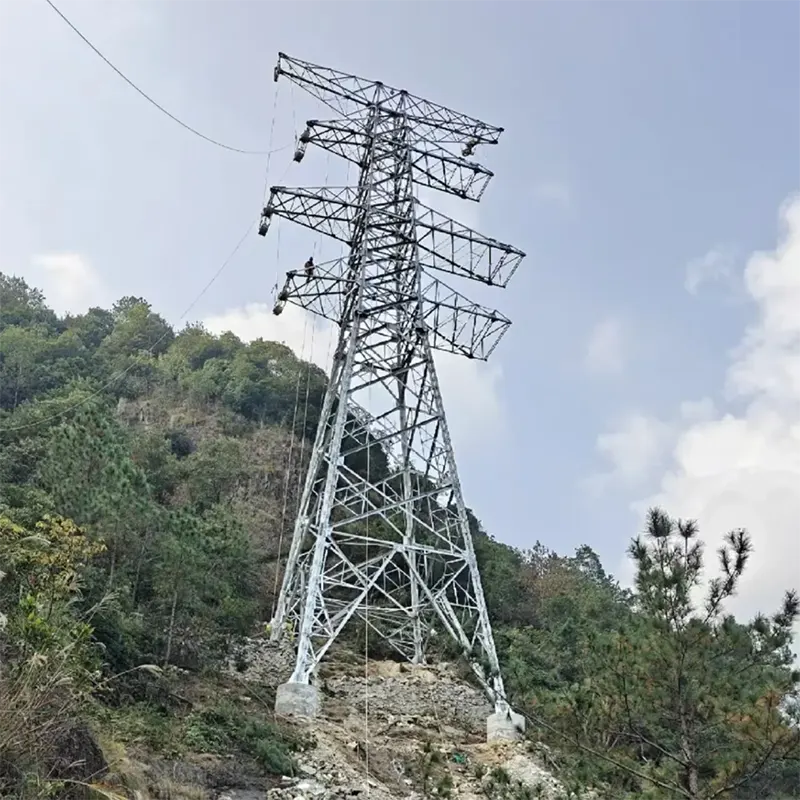

Traversarea râului și secțiunile de traseu montan care necesită turnuri înalte și grele

Procesul de producție

Fiecare turn de linie de transmisie de înaltă tensiune de 400 kV începe cu un design de detaliu: convertim conturul turnului în desene de fabricație membru cu membru folosind software-ul turn 3D, generând liste de tăiere, șabloane de găuri și desene de asamblare pe care atelierul le urmărește la milimetru.

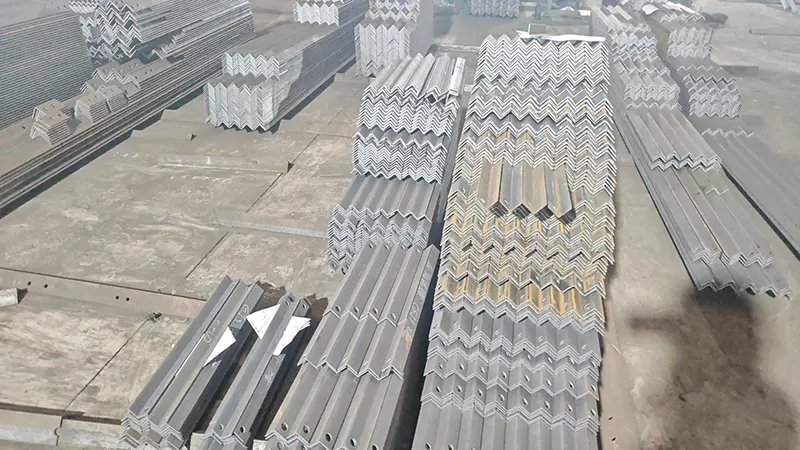

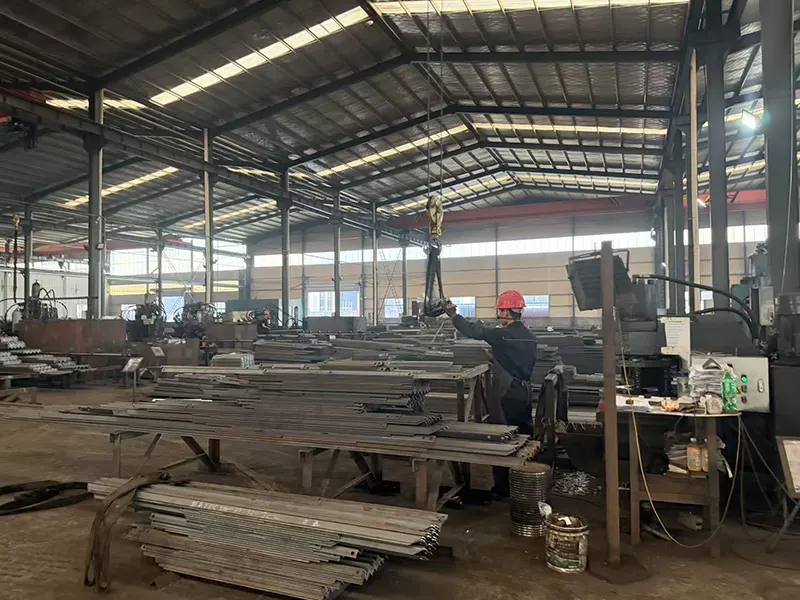

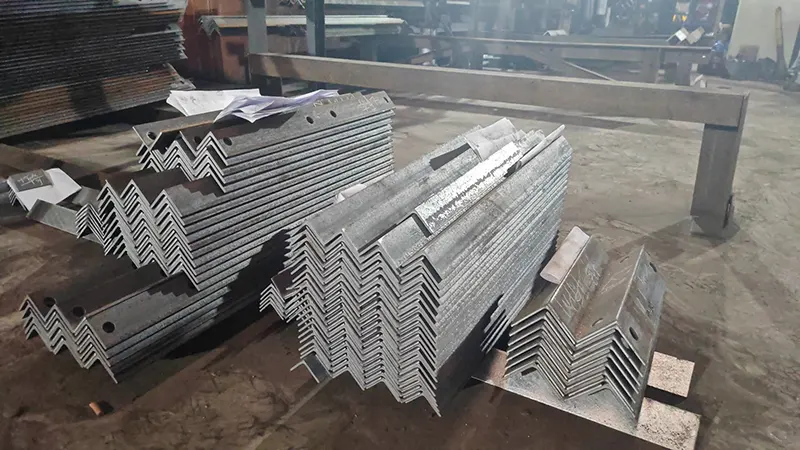

Fabricare: oțelul unghiular este îndreptat, tăiat CNC la lungime și perforat sau găurit cu șabloane de precizie. Fiecare membru este marcat cu o etichetă unică care se potrivește cu desenele, astfel încât oțelul ajunge la fața locului deja „etichetat” pentru poziția sa.

Înainte de galvanizare, se efectuează o asamblare de probă completă pentru cel puțin un turn de fiecare tip. Aici verificăm alinierea găurii, potrivirea membrului și geometria generală - un pas pe care mulți producători îl sărit și motivul pentru care montarea noastră pe câmp este atât de lină.

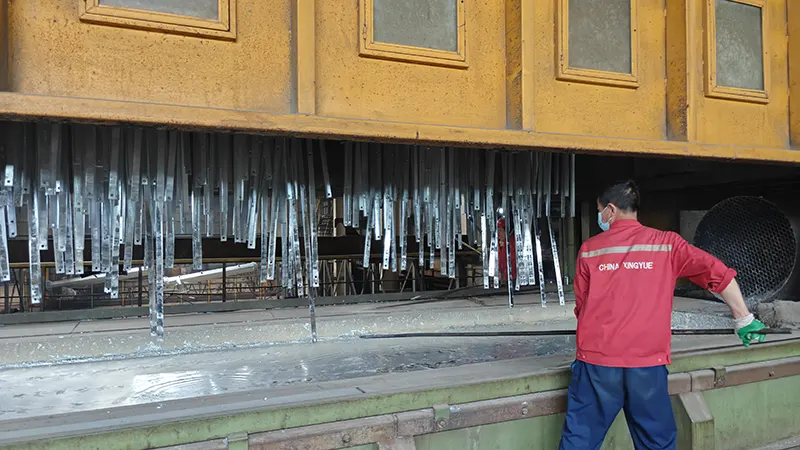

Galvanizare: componentele sunt degresate, decapate în acid clorhidric, fluxate și scufundate în zinc topit la ~450°C. Grosimea stratului de zinc este verificată cu un manometru magnetic pe fiecare lot. Inspecția finală acoperă dimensiunile, acoperirea zincului și fixarea șuruburilor.

De ce să alegeți Maotong?

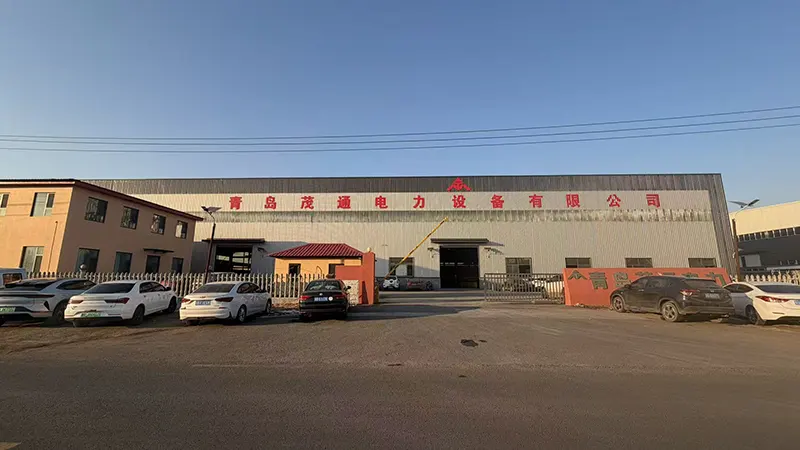

Qingdao Maotong Power Equipment Co., Ltd. deține licența națională de producție a produselor industriale, inclusiv licența de producție a turnului de linie de transmisie de 220kV și certificatul de calitate a turnului de țeavă de oțel de 500kV. Nu suntem un producător de ateliere de lucru – suntem un producător autorizat de produse pentru turnuri de înaltă tensiune.

Din cei 205 de angajați înregistrați, 85 sunt profesioniști tehnici, inclusiv ingineri seniori și intermediari care se ocupă de proiectarea structurilor, detalierea și QC. Aduceți-ne un traseu de linie și vom proiecta turnurile pentru a se potrivi.

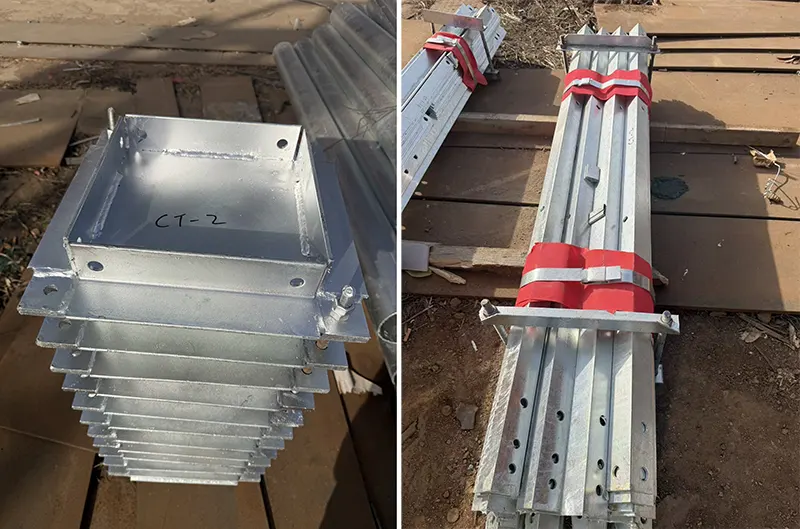

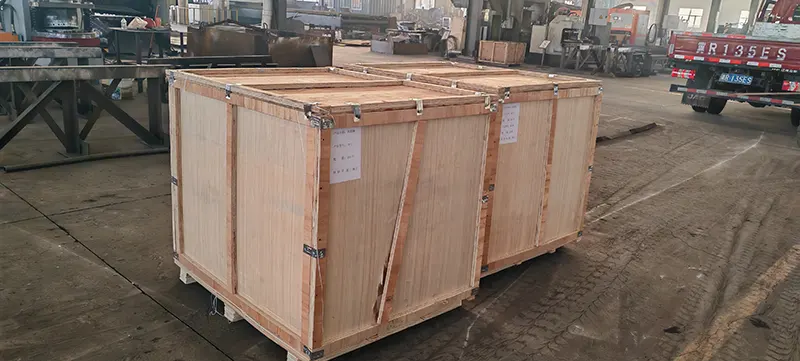

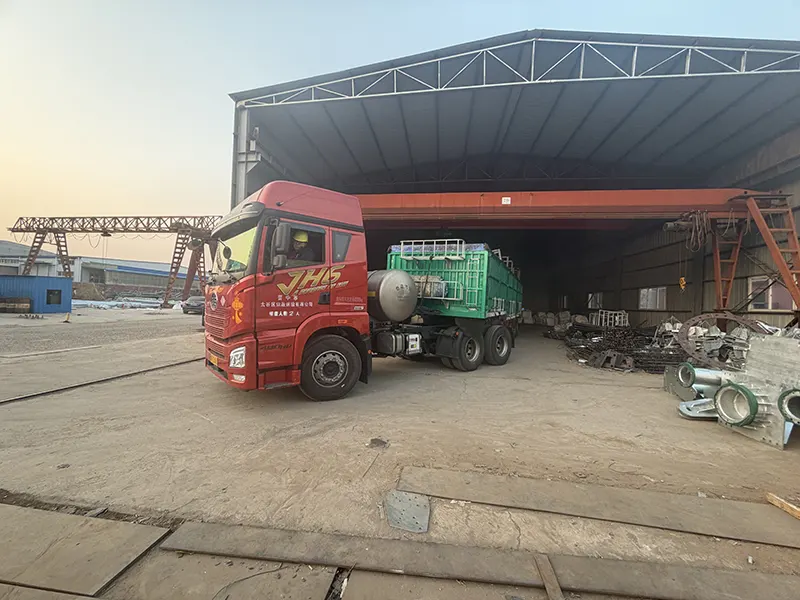

Elementele turnului sunt împachetate în secvența de asamblare, bandate cu benzi de oțel și protejate cu folie de plastic la punctele de rezemare. Piesele mici (șuruburi, șaibe, fitinguri) sunt ambalate și etichetate clar. Ambalare de export la standardele de transport maritim, încărcate direct din atelierul nostru în containere sau nave de rupere în portul Qingdao.

Documentație: Factură comercială, Lista de ambalare, Conosament, Certificat de origine, Certificate de testare a materialelor, Rapoarte de galvanizare. Pentru prețuri la turnurile de linii de transmisie de înaltă tensiune de 400 kV, comenzi în vrac sau o cotație, contactați echipa noastră de vânzări la export.

FAQ

Î: De ce informații aveți nevoie pentru a cita un turn de linie de transmisie de înaltă tensiune de 400 kV?

R: Tipul turnului (suspensie/tensiune/unghi), înălțimea, tensiunea liniei, dimensiunea și tensiunea conductorului, încărcarea de proiectare a vântului și a gheții și standardul aplicabil (IEC, GB sau local). Dacă aveți desene turn, putem cita direct de la ele — trimiteți-ne PDF sau DWG și vă vom răspunde în 48 de ore.

Î: Puteți furniza turnuri pentru o linie completă, nu doar pentru un singur tip?

A: Da. Fabricăm programul complet al turnului - turnuri de suspensie, tensiune, unghi și terminale - pentru proiecte complete de linii de 400 kV. Furnizăm, de asemenea, unghiurile pentru fundație și hardware de conectare.

Î: Care este cantitatea dumneavoastră minimă de comandă?

R: Pentru turnuri personalizate, MOQ este 1 set pentru prototipuri sau teste. Pentru prețurile de producție, vă recomandăm să comandați cel puțin 10 seturi pentru a beneficia de eficiența fabricării loturilor.

Î: Cum vă asigurați că turnurile se potrivesc pe șantier fără reluare?

R: Fiecare tip de turn este supus asamblarii complete de probă înainte de galvanizare. Găurile pentru șuruburi sunt șablonate cu perforare/găurire CNC de precizie, iar fiecare membru este etichetat în desene. Recordul nostru: echipajele de montaj ne asamblează turnurile fără șlefuire sau alezare.

Î: Care sunt termenii dvs. de plată și livrare?

R: De obicei, depozit de 30% T/T, sold prin T/T sau L/C la vedere înainte de expediere. Pentru 30 de seturi, livrare in 20 de zile lucratoare de la depunere. EXW, FOB, CFR sau CIF Qingdao - alegerea dvs.
