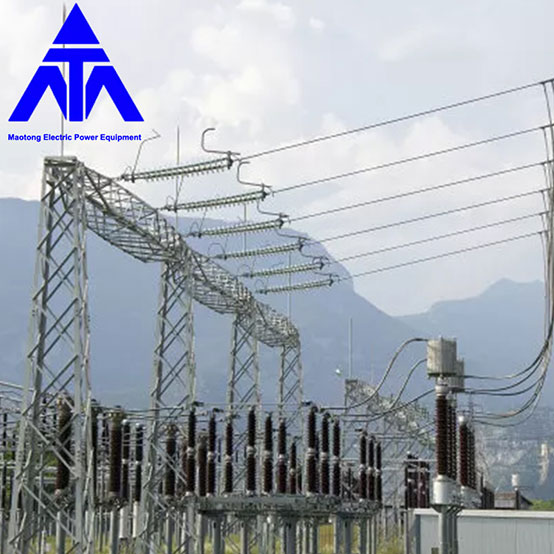

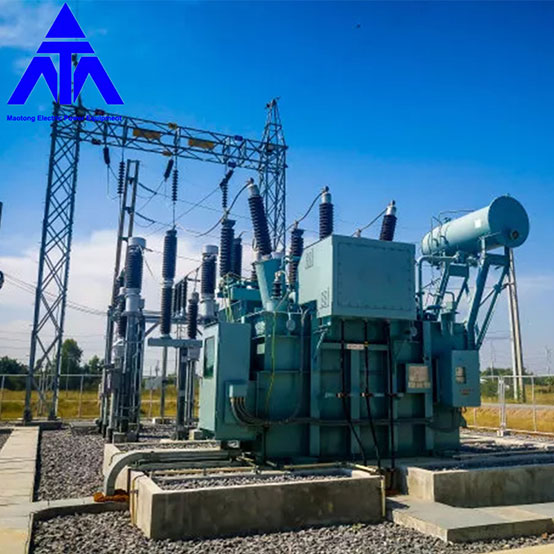

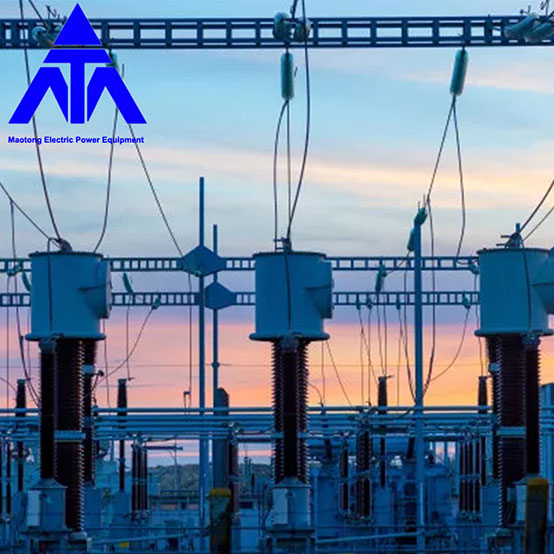

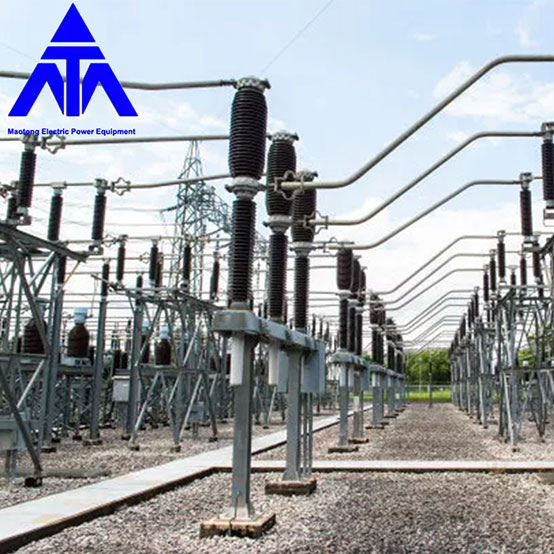

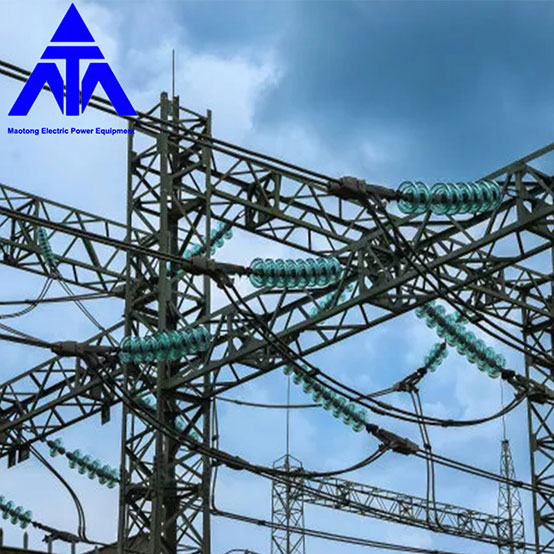

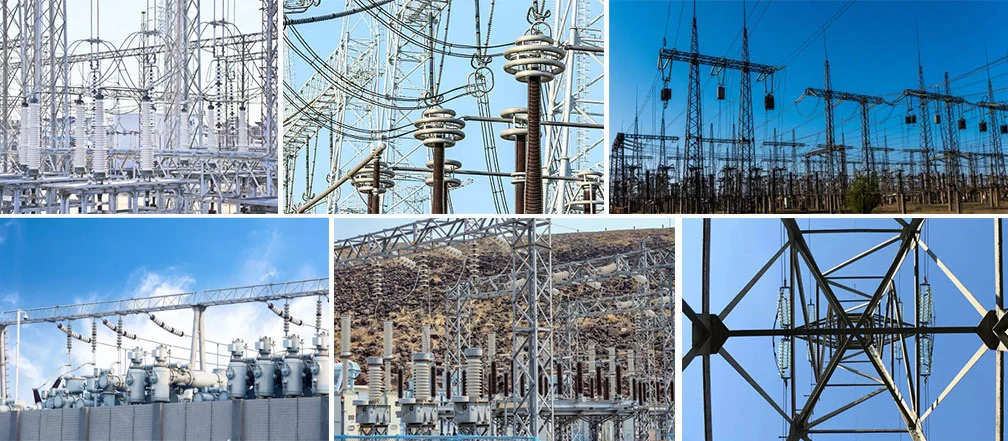

Structura stației 500KV Linie de transport a energiei electrice

Mao Tong este unul dintre cei mai importanți producători, furnizori și exportatori de linie de transport a energiei electrice cu structura substației de 500KV din China. Qingdao Maotong
Substație inteligentă

Substația inteligentă este modernizarea și dezvoltarea substației digitale. Pe baza substației digitale, combinate cu nevoile rețelei inteligente, tehnologia de automatizare a substației este îmbogățită pentru a realiza funcția de substație inteligentă. Proiectarea și construcția unei substații inteligente trebuie să fie efectuate pe fundalul rețelei inteligente. Acesta trebuie să îndeplinească cerințele construcției și dezvoltării rețelei inteligente în țara noastră și să reflecte caracteristicile informatizării, digitalizării, automatizării și interacțiunii rețelelor inteligente în țara noastră.

Substația inteligentă are următoarele caracteristici funcționale:

1. Conectați strâns întreaga rețea.

2. Sprijiniți rețeaua de energie inteligentă.

3. Substații inteligente cu niveluri înalte de tensiune îndeplinesc cerințele rețelei de transport UHV.

4. Substația inteligentă de medie și joasă tensiune permite accesul sursei de alimentare distribuite.

5. Vizualizare de la distanță.

6, echipamente și facilități design standardizat, instalare modulară.

Pentru a consolida nivelul de management integrat al substației și al substației nesupravegheate în producția de siguranță, securitatea antifurt, monitorizarea incendiilor și alte aspecte, tot mai multe întreprinderi energetice iau în considerare construirea unui sistem centralizat de monitorizare a imaginii de la distanță, care promovează dezvoltarea rețelei de monitorizare integrată a puterii. Cu video digital IP, poate monitoriza și monitoriza datele relevanți, parametrii de mediu și imaginile fiecărei stații/stații și poate înțelege și stăpâni direct situația fiecărei stații/stații în timp real și poate răspunde la situație în timp, astfel încât pentru a satisface nevoile multor substații regionale.

Substația este pur și simplu un loc în care tensiunea și curentul sunt transformate. Pentru a transmite energia electrică de la centrală către utilizatorii la distanță, energia electrică trebuie să fie alimentată și alimentată înapoi la rețeaua de înaltă tensiune, iar apoi tensiunea poate fi depresurizată în funcție de nevoile utilizatorilor din apropiere. Substațiile au devenit o parte indispensabilă a sistemului de alimentare prin ridicarea și scăderea tensiunii și transmiterea energiei către utilizatori.
De-a lungul istoriei de 100 de ani a dezvoltării comune a centralelor electrice și a sistemelor de energie electrică, au avut loc schimbări majore în șantierul de construcție, nivelul de tensiune și condițiile de echipare ale stațiilor.

În șantierul stației, din toate substațiile inițiale deschise exterioare, treptat au apărut substații interioare și unele substații subterane, suprafața stației și substațiile inițiale deschise exterioare s-au micșorat foarte mult.

În ceea ce privește nivelul de tensiune, odată cu dezvoltarea tehnologiei de alimentare, un număr mic de substații de 110 kV și 220 kV sunt utilizate ca substație hub. Modul de transmisie cu rețea mică al stației terminale de 35 kV s-a dezvoltat treptat într-un mod de transmisie cu rețea mare de substații UHV de 1000 kV și 500 kV ca stații hub și stații de 220 kV și 110 kV ca substații terminale.

În ceea ce privește echipamentul electric, echipamentul primar de la echipamentul original deschis de exterior, dezvoltat treptat la combinație de gaz complet închisă (GIS) și combinație de gaz semi-închisă (HGIS); Dispozitive secundare dezvoltate de la tranzistorul timpuriu și protecția circuitelor integrate până la protecția microcomputerelor.
Proiectarea structurii și amenajarea echipamentelor substației moderne ar trebui să îndeplinească următoarele șase cerințe:

1. Stația de 10 kV atașată la partea de jos a clădirii nu trebuie să fie împărțită în încăperi. Transformatoarele și aparatele de distribuție de înaltă și joasă tensiune pot fi dispuse la același etaj și în aceeași încăpere.

2. Dispunerea interioară a substației trebuie să fie compactă și rezonabilă pentru a facilita operarea, întreținerea, testarea și inspecția personalului care operează. Poziția de instalare a dulapului de distribuție trebuie să îndeplinească cerințele privind lățimea minimă a canalului și să țină seama în mod corespunzător de cerințele de dezvoltare și extindere;

3. Locația fiecărei săli de evenimente din substație ar trebui să fie aranjată rațional. Camera de distribuție de înaltă tensiune este adiacentă camerei de condensatoare de înaltă tensiune, iar camera de distribuție de joasă tensiune este adiacentă camerei transformatoarelor.

4. Instalațiile camerei de distribuție de înaltă și joasă tensiune trebuie să îndeplinească cerințele de siguranță și prevenire a incendiilor, iar materialele combustibile nu pot fi utilizate în decorarea stației;

5. Ușile camerei de distribuție de înaltă și joasă tensiune, încăperii condensatoarelor și încăperii transformatoarelor trebuie deschise spre exterior, iar ușile celor două camere de distribuție adiacente trebuie deschise bidirecțional;

6. Sala de distribuție de înaltă și joasă tensiune, camera condensatoarelor, camera transformatoarelor și camera principală de control ar trebui să fie echipate cu facilități pentru a preveni ploaia, zăpada, șerpii, șobolanii și alte intrări prin ușă, fereastră și șanțul cablurilor.
