66kv 120kv 220kv Turn electric galvanizat la cald

Introducere turnul de putere:

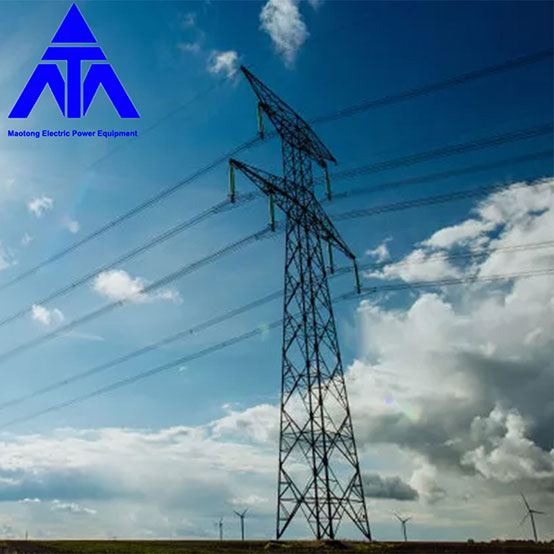

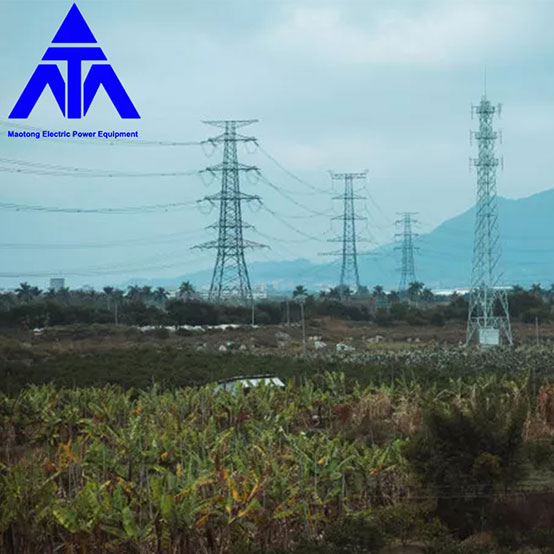

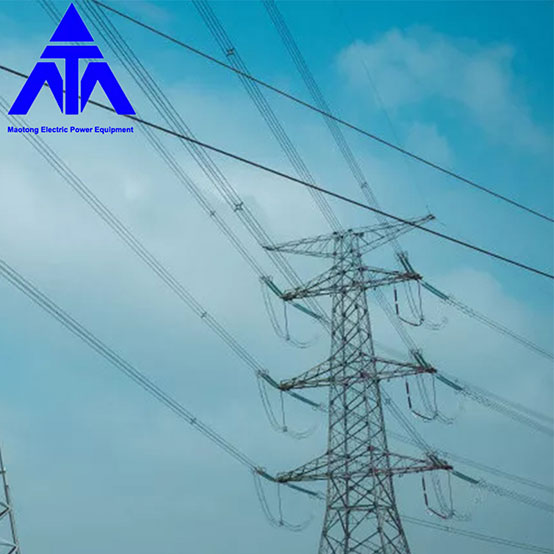

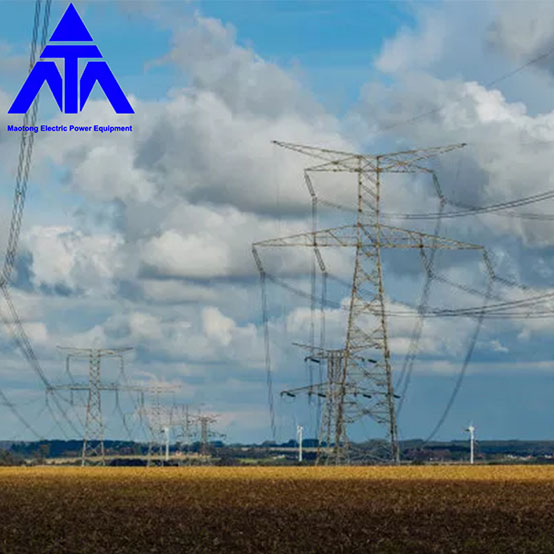

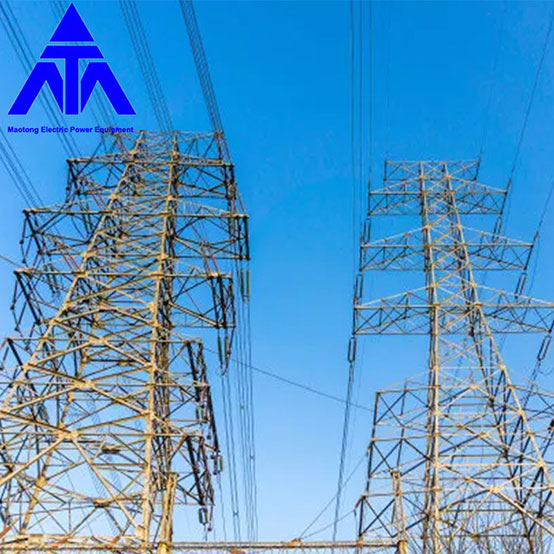

Turnul de putere este o structură de turn trapezoidală sau triunghiulară cu o înălțime de 25-40 de metri. Este o structură de cadru din oțel. Turnurile electrice sunt construite în mare parte în apropierea centralelor electrice și a stațiilor de distribuție din câmp. Sunt facilități importante în sectorul energetic, pot supraîncărca liniile electrice și joacă un rol de protecție și sprijin. Proiectarea, fabricarea, instalarea, întreținerea și inspecția calității turnului electric sunt garanții importante pentru funcționarea și dezvoltarea sistemului de alimentare modern.

Clasificare turn:

1. Turnul de linie de înaltă tensiune este împărțit în turn tangent și turn de tensiune. Turnul de colț este un fel de turn de tensiune, iar turnul cathead este un fel de turn tangent.

2. La fel ca turnul tangent, izolatorul este un turn cathead suspendat vertical, turnul de tensiune, iar izolatorul este orizontal, care este folosit pentru a preveni căderea turnului de buclă, rotirea liniei etc.

3. Tensiunea depinde de numărul de izolatoare, 1-2 bucăți: 10KV, 3-5 bucăți, 35KV, 7 bucăți de 110KV, 14-16 bucăți de 220KV, 28 bucăți de 500KV. Dacă vezi mai multe, nu trebuie să le numeri. Puteți vedea lungimea aproximativ.
Se împarte în:

4. Cinci tipuri de cană de vin, cap de pisică, tip top, tip uscat și tip butoi

5. Poate fi împărțit în turn de tensiune, turn tangent, turn unghi, turn de transpunere (înlocuirea turnului de poziție a fazei conductorului), turn terminal și turn de trecere în funcție de scop.

Cerințe pentru turnul de energie electrică galvanizat la cald 66kv 120kv 220kv:

Dimensiunea și deschiderea turnului trebuie să îndeplinească cerințele circuitului: distanța mică de siguranță necesară trebuie păstrată între conductor și sol, clădiri, copaci, căi ferate, autostrăzi, râuri și alte linii aeriene, între conductor și conductor, între conductorul şi paratrăsnetul. Unghiul de protecție al paratrăsnetului față de conductor și distanța mică orizontală dintre doi paratrăsnet atunci când se utilizează paratrăsnet dublu trebuie să îndeplinească reglementările relevante.

Sarcină:

Turnul de linie de transmisie suportă în principal sarcina vântului, sarcina de gheață, tensiunea liniei, sarcina moartă, greutatea personalului și a uneltelor în timpul instalării sau întreținerii, precum și sarcina liniei întrerupte și acțiunii seismice. Combinația rezonabilă a acestor sarcini în diferite condiții meteorologice trebuie luată în considerare în proiectare. Sarcina moartă include greutatea turnului, liniei, fitingurilor, izolatorului, forța rezultantă a unghiului a liniei și tensiunea dezechilibrată de-a lungul liniei. Diferite țări au reglementări diferite cu privire la sarcina de rupere în ceea ce privește numărul de fire rupte (excluzând, în general, ruperea simultană a conductorilor și a paratrăsnetului), mărimea tensiunii de rupere și condițiile meteorologice în timpul ruperii.

Turnul este în general simplificat la analiză statică. Pentru sarcini dinamice, cum ar fi vântul, linia întreruptă și cutremur, acțiunea dinamică este de obicei luată în considerare prin înmulțirea coeficientului de vibrație al vântului, a coeficientului de impact al liniei întrerupte și respectiv a coeficientului de răspuns la forța seismică pe baza analizei statice.
