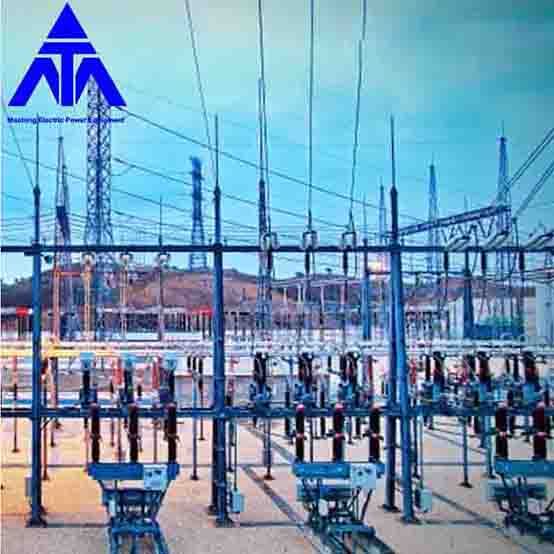

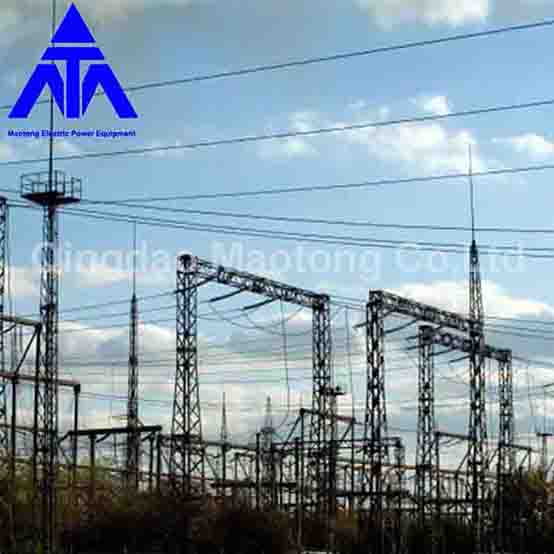

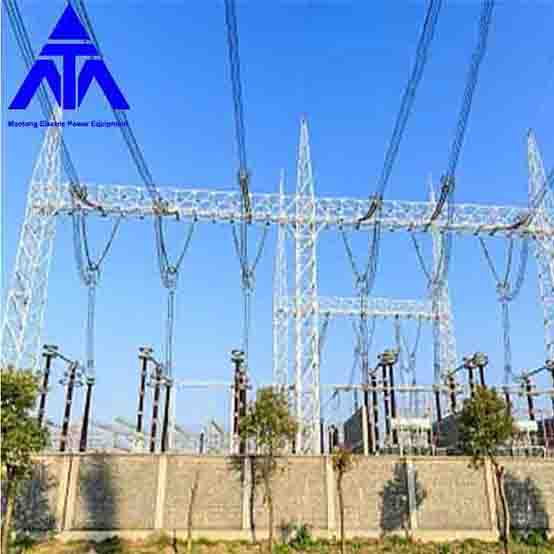

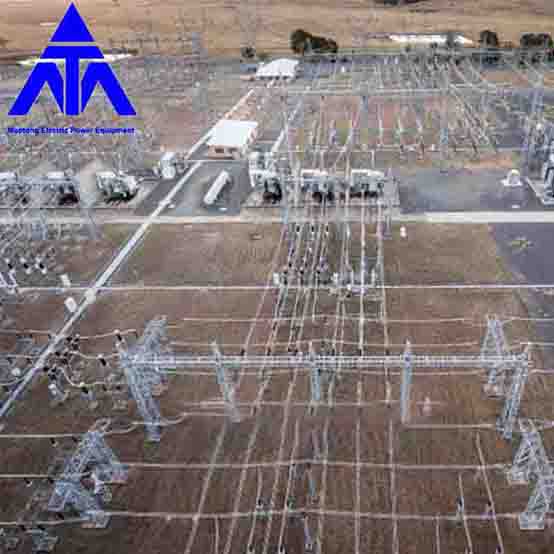

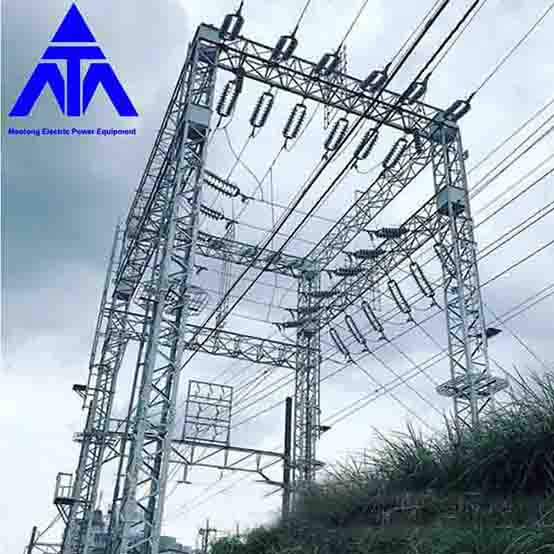

Structură din oțel galvanizat 400KV pentru stație electrică

Mao Tong este unul dintre cei mai importanți producători, furnizori și exportatori de structură de oțel galvanizată 400KV din China pentru substații electrice. Qingdao Maotong

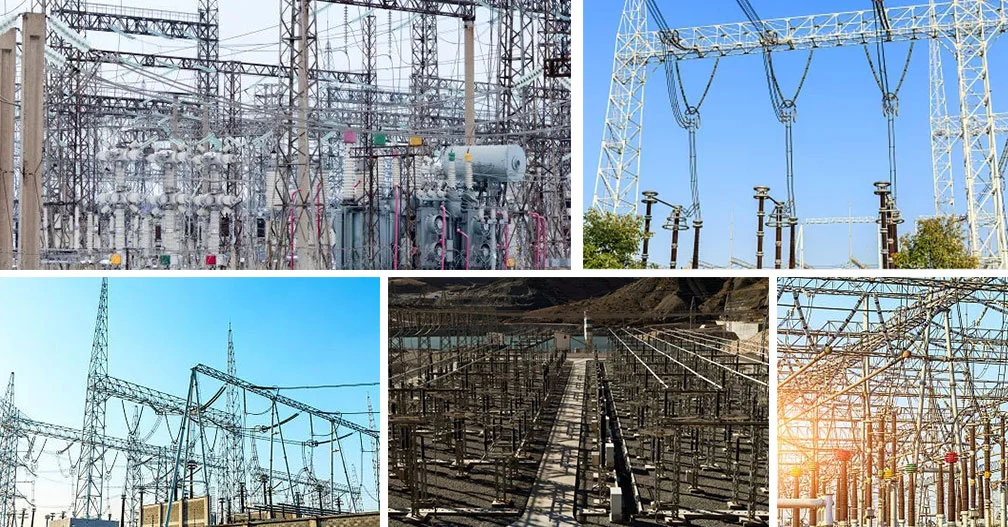

Arhitectura substației este substația

Substație și alte sârmă în aer liber, echipamente ale structurii principale de sprijin a denumirii generale. Se determină în funcție de nivelul de tensiune, scară, aspectul echipamentului, condițiile de construcție și funcționare și condițiile climatice locale. În funcție de natura electricității, diferitele niveluri de tensiune necesită o anumită distanță între fire, firele către pământ și firele către structuri. Prin urmare, structura substației se caracterizează prin coloane înalte și secțiuni mici, aparținând structurii de mare flexibilitate. În ceea ce privește clasificarea tipului de aspect tehnologic, există aspect mediu, aspect la jumătate de înălțime și aspect înalt. Aspectul semi-înalt și aspectul înalt sunt utilizate în principal în stații cu nivel de tensiune înaltă.

În prezent, stațiile de tracțiune feroviare electrificate sunt de dimensiuni medii. În ceea ce privește clasificarea scopului său, structura este împărțită în cadru de sârmă, cadru de autobuz, cadru central de ușă, cadru de colț, cadru combinat de transformator, suport pentru echipament cu o singură tijă etc. În ceea ce privește clasificarea aspectului arhitecturii, formele utilizate în mod obișnuit ale arhitecturii sunt arhitectura de intrare/ieșire de tip AH, arhitectură de tip AP cu suport pentru paratrăsnet, arhitectură de tip AP, A? Arhitectură de tip, arhitectură de tip P, arhitectură de colț, arhitectură de formă mare, cu linie de tragere în interior și în afara arhitecturii. În ceea ce privește stresul asupra arhitecturii, există trei tipuri de arhitectură: arhitectură intermediară, arhitectură terminală și arhitectură prin tragere.

Forma de amplasare și forma arhitecturii sunt determinate de nivelul de tensiune, configurația firelor și a echipamentelor substației. Materialul folosit in arhitectura este legat de sarcina suportata de arhitectura in sine. Nivelul de tensiune al stației este ridicat, sarcina suportată de arhitectură în sine este mare, iar nivelul de tensiune este scăzut, iar sarcina suportată de arhitectura în sine este mică. Arhitectura diferitelor materiale are avantajele și dezavantajele sale corespunzătoare și domeniul de aplicare.

Echipament de protecție împotriva trăsnetului pentru substație

Substația este dotată și cu echipamente de protecție împotriva trăsnetului, în principal paratrăsnet și paratrăsnet. Paratrăsnetele sunt proiectate pentru a preveni ca substația să fie lovită de trăsnet direct care va descărca fulgerul în sine și va aduce curentul de trăsnet la sol. Când tunetul cade pe linia de lângă substație, valul de tunet va intra în substație de-a lungul firului și va produce supratensiune. În plus, funcționarea întreruptorului poate provoca și supratensiune. Funcția descărcătorului este de a descărca automat la sol pentru a reduce tensiunea atunci când supratensiunea depășește o anumită limită. După descărcare, echipamentul stinge automat arcul pentru a asigura funcționarea normală a sistemului. În prezent, cel mai folosit este opritorul de oxid de zinc.
