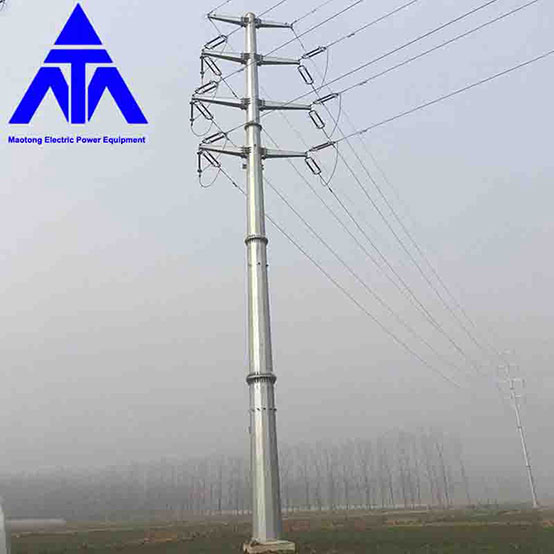

Design turneste o parte importantă a proiectării inginerești a liniilor aeriene de transport, care afectează direct funcționarea în siguranță și costul liniilor de transport. Potrivit statisticilor, costul stâlpilor și turnurilor reprezintă 37% din costul construcției liniei de transport electric. În proiectul liniei de transmisie a energiei electrice, proporția stâlpului drept și turnului în numărul total de stâlpi și turnuri ajunge în general la 80%, ceea ce are un impact mare asupra costului proiectului, iar cu cât linia este mai lungă, cu atât impactul este mai evident. Prin urmare, în conformitate cu prevederile Tehnologiei de proiectare pentru stâlpii de conducte de oțel ai liniilor aeriene de transport, proiectarea ar trebui să fie cât mai avansată din punct de vedere tehnologic și cât mai rezonabil din punct de vedere economic, pe premisa asigurării calității, siguranței și aplicabilității.

Principalii factori care afectează indicatorii economici ai turnului sunt condițiile meteorologice, condițiile de serviciu, înălțimea nominală maximă și tipul turnului.
2. Selectarea condițiilor meteorologice

Condițiile meteorologice de proiectare ale proiectului sunt condiții meteorologice tipice din provincia Guangdong, și anume, viteza maximă a vântului este de 25 m/s, givra maximă de proiectare este de 15 mm, temperatura minimă este de - 10 â și temperatura maximă este de 40 â .

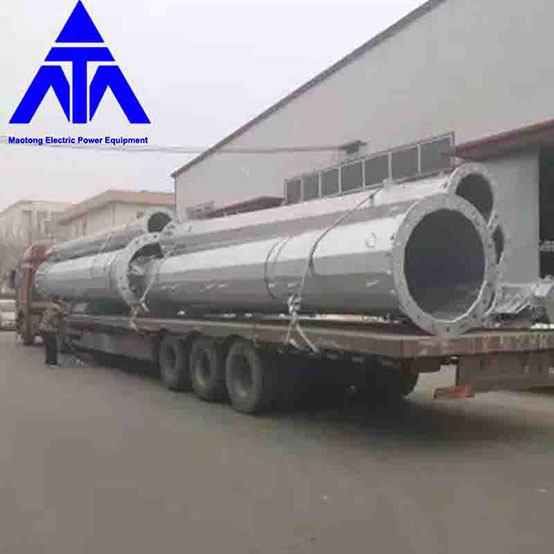

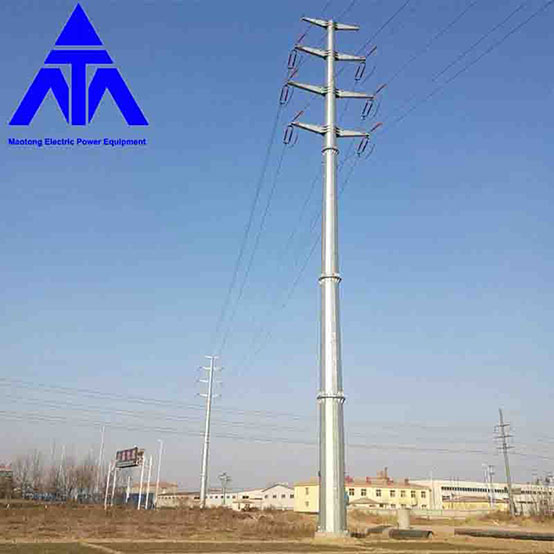

3 Determinarea condițiilor de funcționare a stâlpului de țeavă de oțel

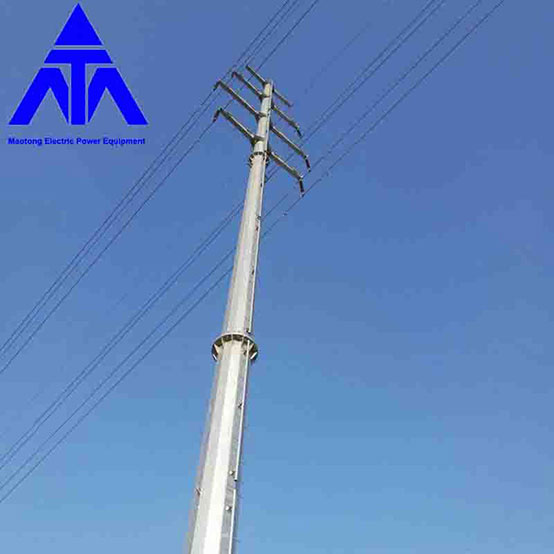

3.1 Determinarea modelului și a tensiunii maxime de lucru a conductorului și a firului de împământare

Conform documentelor preliminare de evaluare și aprobare a Proiectului, conductorul selectat pentru Proiect este un toron de aluminiu cu miez de oțel LGJX-240/30 (standard tehnic GB1179-83), cu factor de siguranță de proiectare k=5 și efort maxim de lucru 52,06N /mm2. Un paratrăsnet este un fir de oțel acoperit cu aliaj de aluminiu, zinc și pământuri rare GJX-50, cu factor de siguranță k=8 și efort maxim de lucru 147N/mm2, iar celălalt este un conductor de trăsnet din fibră optică compozită OPGW.

                            Adăugați și consultați

3.2 Determinarea intervalului

Având în vedere că proiectul este o linie urbană cu teren plat, deschiderea orizontală și verticală a diferitelor locații ale turnului nu sunt dispersive, astfel încât deschiderea utilizată la proiectarea stâlpilor de conducte de oțel se determină astfel: deschiderea orizontală este de 180m, deschiderea verticală. este de 200 m, iar deschiderea reprezentativă este de 200 m.

4 Determinarea înălțimii maxime a apelului

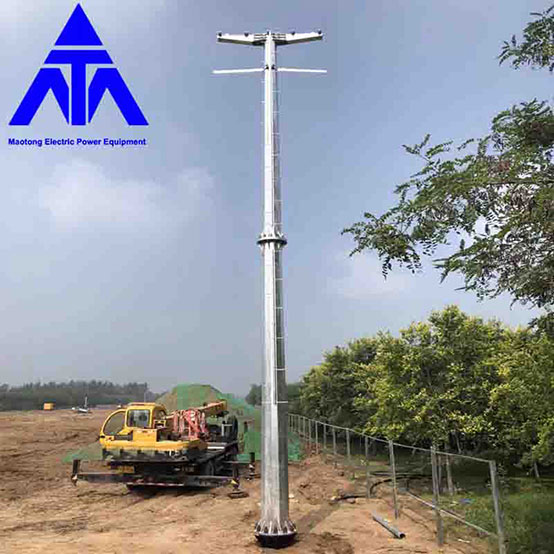

Linia este ridicată de-a lungul centurii de flori a urbanismului. Centura de flori este folosită pentru ecologizarea copacilor, linii de comunicație și linii de joasă tensiune. În același timp, de dragul frumuseții urbane, înălțimea nominală maximă este setată prea mică, ceea ce va restricționa, fără îndoială, utilizarea stâlpilor din țevi de oțel. Cu toate acestea, dacă înălțimea nominală maximă este setată prea mare, indicele de material al întregului turn va crește corespunzător. Prin calculul de probă, înălțimea nominală a stâlpului de țeavă de oțel este determinată astfel: înălțimea nominală a unghiului de tensionare este de 18 m, iar înălțimea nominală a secțiunii drepte este de 19-20 m, pe premisa că indicele unic de fundație al turnului nu va crește semnificativ.

În plus, ținând cont de deschiderea reală, în zonele urbane, în condiții de traversare și teren plat, înălțimea nominală maximă de 20m poate ajunge la 200m, deci este oportun să se selecteze 20m ca înălțime nominală maximă destâlp de țeavă de oțel.
