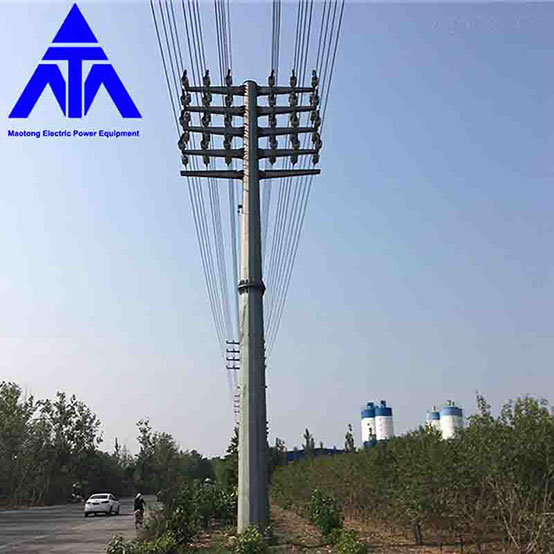

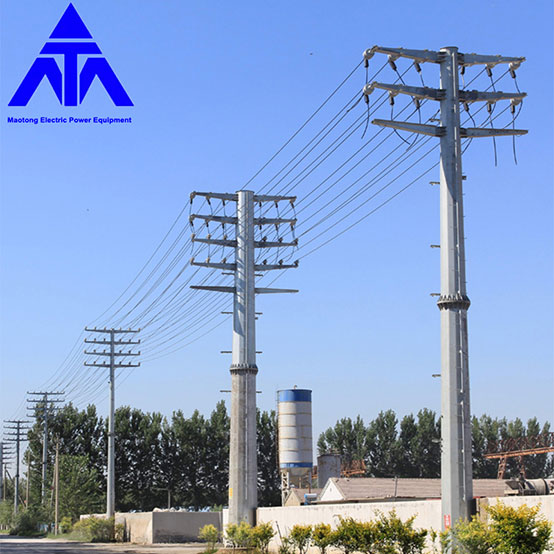

Majoritatea stâlpilor din țevi de oțel sunt utilizați pe drumurile din orașe și suburbii. Prin urmare, terenul este în general plat sau în teren cu ondulare relativ blândă. O valoare de 0,8 poate îndeplini mai bine planificarea intervalului, în funcție de situație.

Notă

1: Când intenționați să calculați deschiderea, ar trebui să luați în considerare pe deplin dacă este un stâlp de țeavă de oțel tensionat sau un stâlp de țeavă de oțel suspendat.
2: Dacă este lungimea șirului izolator al tijei de oțel tensionate, datele introduse ar trebui să fie 0. λ=  0

3: Atenție γ Este starea meteorologică corespunzătoare coborârii maxime. Nu este neapărat sarcina specifică greutatea moartă, ci și sarcina specifică greutatea moartă plus greutatea gheții.

Interval orizontal

Durata orizontală (numită și durata vântului) este utilizată pentru a calcula sarcina de vânt a turnului, care este în general 1,1 ~ 1,4 L și 1,1 pentru stâlpii din țevi de oțel.
Știm cu toții că forța turnului poate fi analizată prin sistemul de coordonate tridimensional, în care direcția de-a lungul liniei se numește longitudinală (direcția Y), direcția perpendiculară pe linie se numește transversală (direcția X) și în cele din urmă direcția de plumb se numește direcția Z. Sarcina orizontală este condiția de forță a turnului în direcția X.

De obicei, trebuie să verificăm deschiderea orizontală admisă a turnului în timpul proiectării.

Obțineți o cotație acum

Întindere verticală

Interfața verticală (numită și deschiderea verticală) este utilizată pentru a calcula sarcina verticală a turnului, care este în general 1,2 ~ 2,0 Lh și 1,2 pentru stâlpul țevii de oțel;
De fapt, în practica inginerească, se consideră, de asemenea, că deschiderea orizontală este mărită cu 50 ~ 150 de metri ca deschidere verticală, dar această situație este rară și, în general, este analizată în funcție de situația specifică.

Putem înțelege distanța verticală în acest fel: o persoană poate purta cu ușurință un stâlp de umăr atunci când greutatea este adecvată. Dacă greutatea depășește limita acestei persoane, aceasta va fi zdrobită.

factor de securitate

După ce am vorbit despre span, următorul lucru de spus este factorul de siguranță: factorul de siguranță este o bază importantă pentru determinarea forței asupra turnului și localizarea sag-ului.
Acest lucru este determinat în principal de specialitatea electrică în funcție de situația de poziționare. Pentru a simplifica calculul, factorul de siguranță al turnului de fier unghiular sau al conductorului turnului din țeavă de oțel este în general de 2,5; Factorul de siguranță al stâlpului țevii de oțel nu trebuie să fie mai mic de 4; Factorul de siguranță al firului de împământare al stâlpului de țeavă de oțel cu design universal de 110 kV al State Grid Corporation of China este de 7,0 ~ 8,0.
Am adoptat valoarea de 2,5 in proiectul de relocare, dar voi intampina situatia ca traveta izolata sa nu indeplineasca cerintele sfasirii incordarii in timpul procesului de incordare, ba chiar si bratul transversal a fost deformat.
De asemenea, am făcut multe analize și cercetări. Conform analizei, principalele motive sunt:

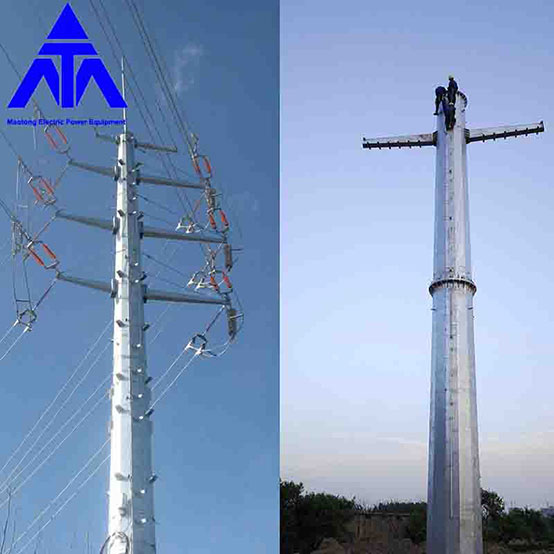

Brațul transversal al stâlpului din oțel este o structură în consolă, iar zona de contact dintre brațul transversal și corpul stâlpului este relativ mică. Chiar dacă rezistența teoretică îndeplinește cerințele, rigiditatea brațului transversal poate să nu îndeplinească cerințele; Specificațiile pentru rigiditatea brațului transversal nu au dat cerințe clare, care se bazează pe faptul că nu apare nicio deformare în aspectele vizuale și senzoriale.
