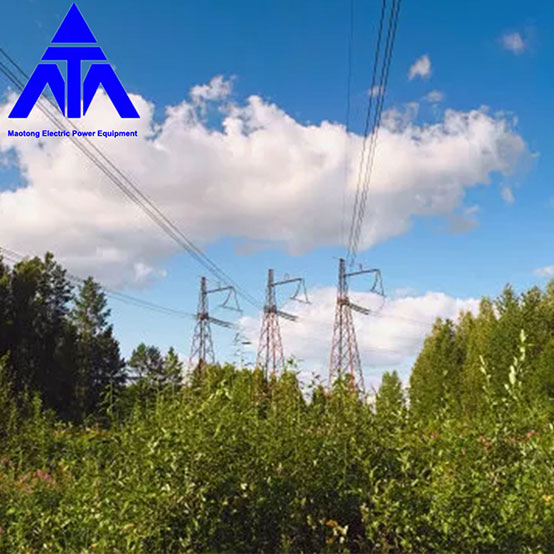

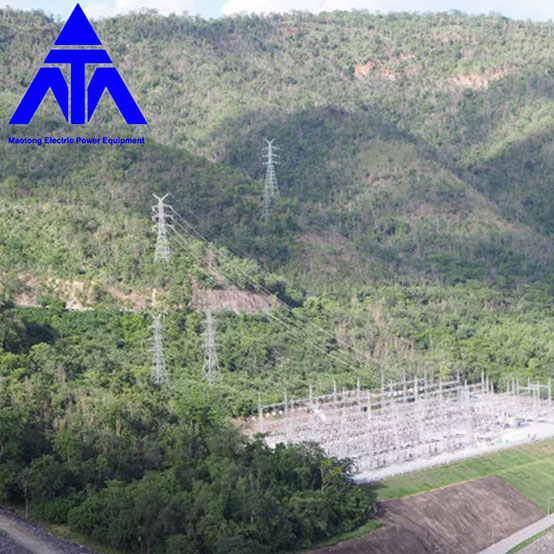

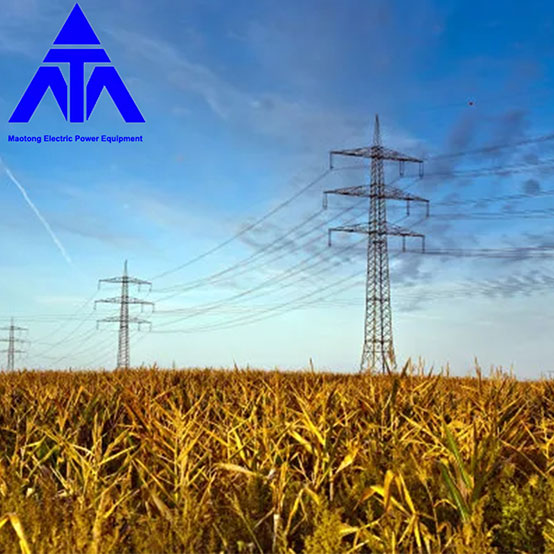

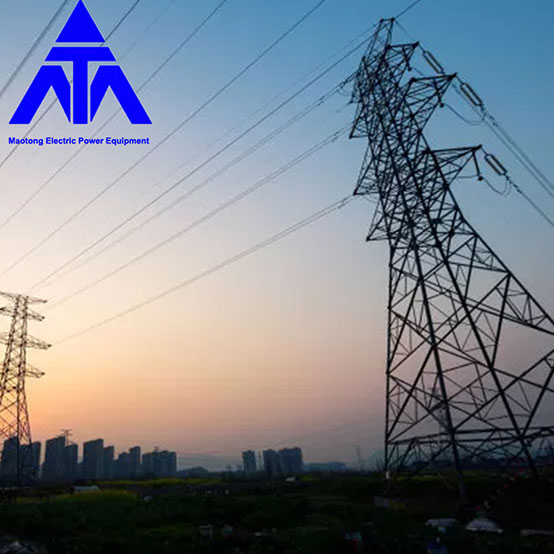

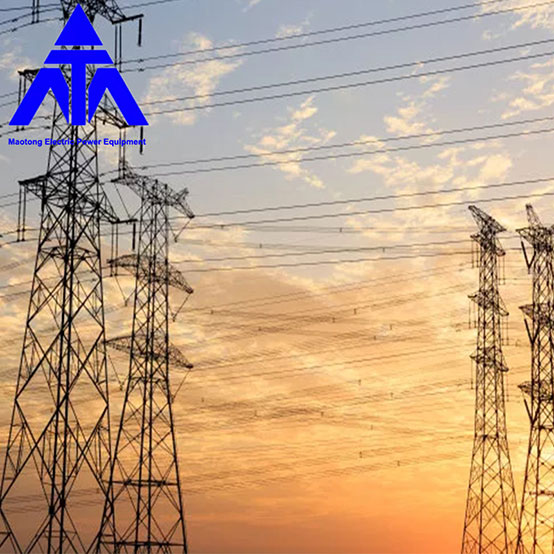

Turn de linie electrică unghi turn de oțel cu zăbrele tubulare

Turnul de înaltă calitate Power Line Tower Angle Steel Tubular Lattice Tower este oferit de producătorii chinezi Mao Tong. Qingdao Maotong

Substație inteligentă

Turnul de putere, cunoscut și sub numele de turn de linie de transmisie, în funcție de forma sa este în general împărțit în: tip de sticlă, tip cap de pisică, tip, tip uscat și tip găleată cinci, în funcție de utilizarea punctelor sunt: ​​turn de tensionare, liniar turn, turn de colț, turn de transpunere (turn de schimbare a fazei de sârmă), turn terminal și turn span etc., caracteristicile lor structurale sunt că toate tipurile de turnuri sunt structuri spațiale, tija este compusă în principal dintr-un singur oțel unghi equilar sau Combinație de oțel Angle, materialul este în general Q235 (A3F) și Q345 (16Mn), iar legătura dintre tije este realizată din șuruburi grosiere. Prin conexiunea de forfecare a șuruburilor, întregul turn este compus din oțel Angle, conectând plăci de oțel și șuruburi, părți individuale, cum ar fi piciorul turnului, cu mai multe plăci de oțel sudate într-o componentă, astfel încât galvanizarea la cald, transportul și ridicarea construcției sunt extrem de convenabile. Pentru turnul cu o înălțime sub 60m, cuie pentru picioare sunt puse pe unul dintre materialele principale ale turnului pentru a facilita urcarea personalului de construcție în turn.

Structura turnului:

Întregul turn este compus în principal din trei părți: capul turnului, corpul turnului și picioarele turnului. Dacă este un cablu, turnul mărește și partea de cablu. Capul turnului de la piciorul turnului la secțiunea transversală a turnului se schimbă dramatic (linia întreruptă) din partea de sus a capului turnului, dacă nu există o schimbare rapidă a secțiunii, atunci brațul transversal inferior al șirului inferior deasupra capului turnului. Segmentul stâlpului de deasupra fundației picioarelor turnului se numește stâlp. Secțiunea dintre stâlp și stâlp se numește stâlp.

Parametri tehnici:

1, tensiune: 10kv-220kv (tensiune personalizată)
2. Modele: turn liniar, turn de colț, turn terminal, turn de ramificație; buclă simplă și dublă; Poate fi atașat cu suport pentru cablu, suport pentru descărcător și suport pentru placa izolatoare.
3, presiunea de bază a vântului: w0= 0,35-0,95KN /m2
4, intensitatea fortificației seismice: 8 grade și mai puțin de 8 grade zonă
5, capacitatea portantă a fundației: 100 și 200 KN/m2 mai sus
6, grosimea gheții: â¤10mm
7, perpendicularitate: â¤1/1000
8. Tratament: galvanizare la cald
9. Standard de implementare: Standard național
