Nivelurile de tensiune ale sistemului de alimentare includ 220/380V (0,4 kV), 3 kV, 6 kV, 10 kV, 20 kV, 35 kV, 66 kV, 110 kV, 220 kV, 330 kV și 500 kV. Odată cu îmbunătățirea tehnologiei de fabricație a motoarelor, motoarele de 10 kV au fost produse în loturi, astfel încât motoarele de 3 kV și 6 kV au fost mai puțin utilizate, iar motoarele de 20 kV și 66 kV au fost, de asemenea, folosite rar. Sistemul de alimentare este în principal de 10 kV și 35 kV. Sistemul de transport și distribuție a energiei este în principal peste 110 kV. Există două tipuri de generatoare în centrală: 6 kV și 10 kV. Acum, 10 kV este generatorul principal. Utilizatorii sunt toți sisteme de joasă tensiune de 220/380V (0,4 kV).

Conform Regulilor de Proiectare pentru Reglementările Rețelelor Energetice Urbane, rețeaua de transport este de 500 kV, 330 kV, 220 kV și 110 kV, rețeaua de distribuție de înaltă tensiune 110 kV și 66 kV, rețeaua de distribuție de medie tensiune 20 kV, 10 kV și 6 kV, iar rețeaua de distribuție de joasă tensiune este de 0,4 kV (220 V/380 V).

Centrala electrică emite putere de 6 kV sau 10 kV. Pe lângă utilizarea proprie (putere auxiliară), centrala poate trimite și o tensiune de 10 kV utilizatorilor din apropierea centralei. Intervalul de alimentare de 10 kV este de 10 Km, 35 kV este de 20 ~ 50 Km, 66 kV este de 30 ~ 100 Km, 110 kV este de 50 ~ 150 Km, 220 kV este de 100 ~ 300 Km, 330 kV este de 200 ~ 60 Km , 500 kV este 150~850 Km.

Diverse niveluri de tensiune ale sistemului de alimentare sunt convertite prin transformatoare de putere. Tensiunea crește la transformatoarele de creștere (substațiile sunt stații de creștere) și scade la transformatoarele de coborâre (substațiile sunt stații de coborâre). Un transformator cu două bobine cu două bobine (înfășurări) este selectat atunci când o tensiune este schimbată la o altă tensiune, iar un transformator cu trei bobine cu trei bobine (înfășurări) este selectat atunci când cealaltă tensiune este schimbată la două tensiuni.

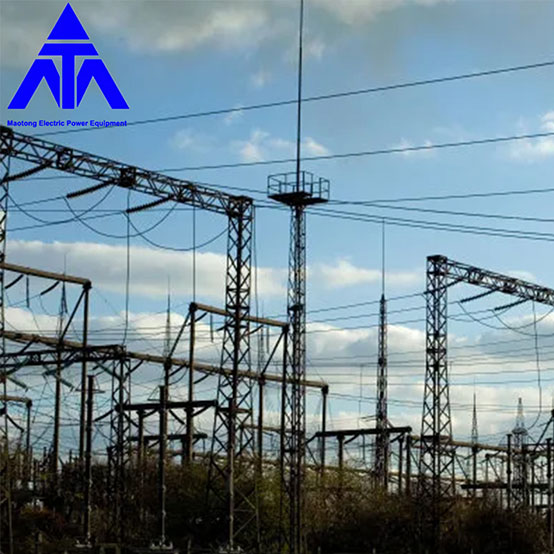

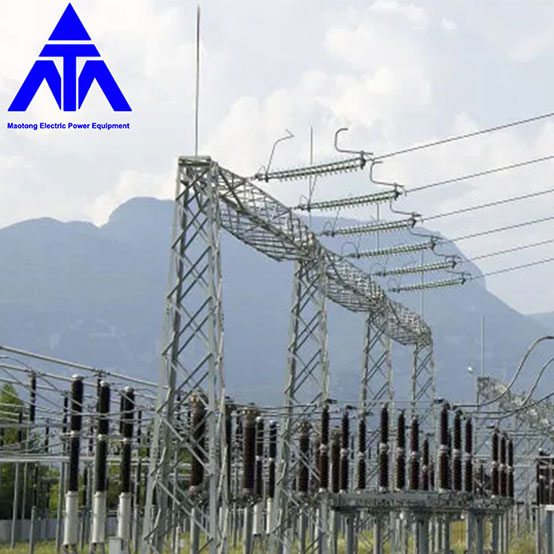

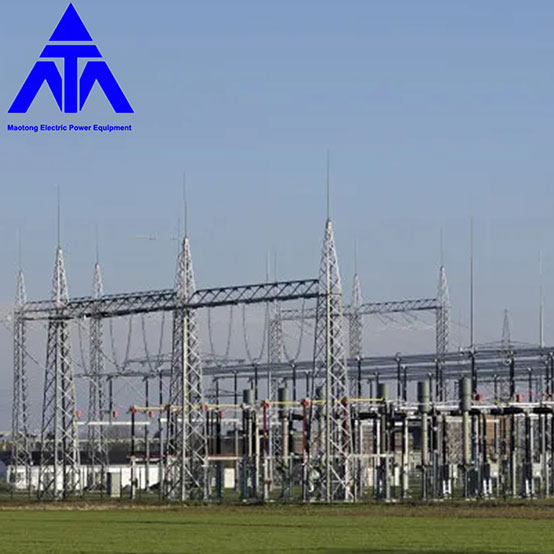

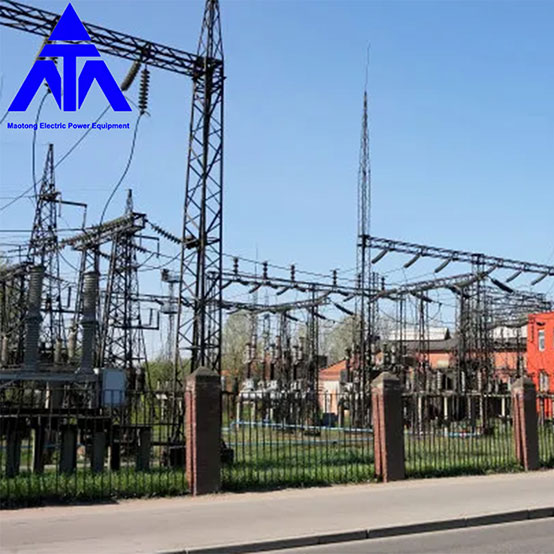

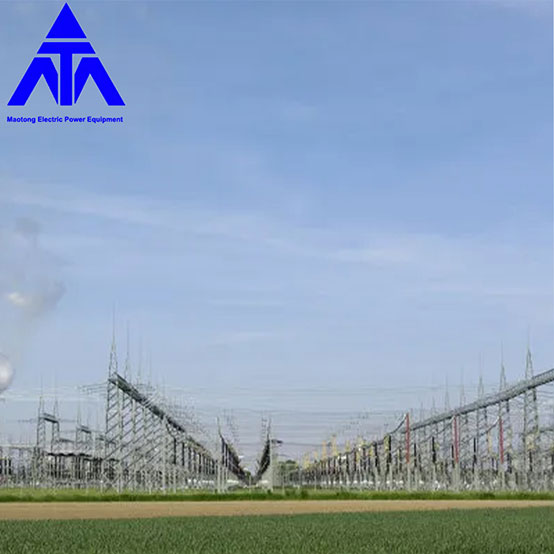

Pe lângă creșterea și reducerea tensiunii, substația este, de asemenea, împărțită în stație hub, stație regională și stație terminală în funcție de dimensiunea sa. Nivelul de tensiune al stației hub este în general trei (transformatoare cu trei bobine), 550kV/220kV/110kV. Stațiile regionale au, de asemenea, în general trei niveluri de tensiune (transformator cu trei bobine), 220 kV/110 kV/35 kV sau 110 kV/35 kV/10 kV. Stațiile terminale sunt în general conectate direct la utilizatori, iar majoritatea dintre ele au două niveluri de tensiune (două bobine de transformator) de 110kV/10kV sau 35kV/10kV. Stația proprie a utilizatorului are în general doar două niveluri de tensiune (transformator cu bobină dublă): 110 kV/10kV, 35 kV/0,4kV și 10kV/0,4kV, dintre care 10kV/0,4kV este cel mai mare.
